NETD forklaret – termisk sensor teknologi og valg af spotter eller sigte | Guide 2026
Alt med en temperatur over det absolutte nulpunkt udsender infrarød stråling. En termisk enhed måler den stråling og oversætter den til et billede. Der er ingen lysforstærkning involveret – enheden er fuldstændig uafhængig af, om der er lys til stede.
Mikrobolometeret
Hjertet i enheden er et mikrobolometer: et gitter af mikroskopiske sensorelementer, hvor hvert element ændrer elektrisk modstand, når det rammes af infrarød stråling. Elektronikken læser modstandsændringen og omregner den til en temperaturværdi, som bliver til én pixel i billedet.
Materialet i sensorelementerne er typisk vanadiumoxid (VOx) eller amorft silicium. VOx er det mest udbredte i jagtoptik og er det, PARD anvender – det giver høj følsomhed og god stabilitet over et bredt temperaturområde.
Ukølet betyder, at sensoren arbejder ved omgivelsestemperatur uden en kryogen køleenhed. Det gør enheden lille, billig og strømbesparende, men sætter samtidig en fysisk grænse for, hvor følsom den kan være – og det er præcis dér, NETD kommer ind i billedet.
Germanium-linsen
Almindeligt glas er uigennemtrængeligt for langbølget infrarød stråling. Derfor er linsen i termisk optik lavet af germanium med særlige belægninger. Det er også en stor del af forklaringen på prisen: et 50 mm germaniumobjektiv er en væsentligt dyrere komponent end et tilsvarende glasobjektiv.
Kalibrering (NUC)
Sensoren driver langsomt med temperaturen, og derfor lukker en intern shutter kortvarigt for billedet med jævne mellemrum og nulstiller referencen. Det er det lille "klik" og det korte frys, du kender. Kalibreringen er nødvendig – men den kan planlægges, og det er værd at have styr på, hvornår din enhed gør det.
NETD står for Noise Equivalent Temperature Difference.
Det er den mindste temperaturforskel, sensoren kan skelne fra sin egen elektroniske støj. Værdien angives i millikelvin (mK), hvor 1.000 mK svarer til én grad.
Jo lavere tal, jo bedre. En sensor med NETD ≤15 mK kan adskille temperaturforskelle på 0,015 °C fra støjen. En sensor på 50 mK skal bruge mere end tre gange så stor en forskel, før signalet træder tydeligt frem.
Hvad det betyder i felten
Forestil dig to situationer:
Kold, klar vinternat. En gris på 5 °C omgivelsestemperatur har en enorm temperaturforskel til baggrunden. Selv en 50 mK-sensor tegner den knivskarpt. Her mærker du næsten ingen forskel på en billig og en dyr sensor.
Fugtig augustnat, 18 °C, let tåge. Nu er forskellen mellem dyr og baggrund lille, og luftfugtigheden dæmper strålingen på vejen. Det er her, den lave NETD-værdi viser sit værd: Hvor 50 mK-sensoren giver dig en diffus, kornet plet, tegner 15-20 mK-sensoren stadig en genkendelig kropskontur.
Kort sagt: NETD afgør ikke, hvor langt du kan se – den afgør, hvor godt du ser, når forholdene er dårlige. Og forholdene er dårlige oftere, end man husker.
Typiske niveauer i dag
| NETD | Niveau | Kort karakteristik |
|---|---|---|
| 50 mK og derover | Ældre/indstigning | Fungerer i god kontrast, taber hurtigt i fugt |
| 35-40 mK | Middel | Solid hverdagsydelse |
| 25-30 mK | Godt | Mærkbar forbedring i tåge og regn |
| ≤20 mK | Højt | Standard i moderne kvalitetsoptik |
| ≤15 mK | Topklasse | Bedste kontrast i vanskelige forhold |
En vigtig advarsel om NETD-tal
NETD måles under standardiserede laboratorieforhold – typisk ved en bestemt blændeåbning, en bestemt sensortemperatur og en bestemt billedfrekvens. Producenter måler ikke altid ens, og et "≤" foran tallet er en garanteret øvre grænse, ikke en typisk værdi.
Derfor: brug NETD til at sammenligne inden for samme mærke og serie, og vær varsom med at sammenligne tal på tværs af mærker uden at kende måleforholdene. Hvis du er i tvivl, så spørg os – vi har set enhederne i felten.
De andre tal, der afgør billedet
NETD står ikke alene. Fire andre specifikationer vejer mindst lige så tungt.
1. Opløsning og pixel pitch
Opløsningen (256×192, 384×288, 480×360, 640×512) fortæller, hvor mange målepunkter sensoren har. Flere pixels giver flere detaljer og bedre mulighed for at bedømme dyret frem for blot at opdage det.
Pixel pitch er afstanden mellem sensorelementerne, målt i mikrometer. Moderne sensorer bruger typisk 12 μm, hvor ældre generationer bruger 17 μm. Mindre pitch betyder, at samme antal pixels fylder mindre fysisk plads – hvilket giver en mere kompakt enhed og en mindre, billigere linse ved samme synsfelt.
Bemærk sammenhængen: en 12 μm-sensor med samme linse som en 17 μm-sensor giver et smallere synsfelt og højere forstørrelse. Derfor kan to enheder med identisk opløsning opføre sig meget forskelligt.
2. Billedfrekvens
50 Hz er standarden i kvalitetsoptik og bør være dit udgangspunkt. Ved 25 Hz bliver billedet mærkbart trægt, når du panorerer eller følger et dyr i bevægelse – og det er netop dér, en spotter skal fungere.
3. Linsens brændvidde og blænde
Brændvidden (11, 25, 35, 45, 50 mm) bestemmer forstørrelse og synsfelt. Men blændetallet er mindst lige så vigtigt: en f/1.0-linse samler markant mere stråling end en f/1.2, og det slår direkte igennem på det effektive billede. En hurtig linse kan i praksis kompensere for en lidt højere NETD-værdi.
4. Billedbehandling
To enheder med identisk sensor kan give vidt forskellige billeder, fordi algoritmerne til støjreduktion, kantskarphed og kontrastforstærkning er forskellige. Det er her, forskellen mellem generationer ofte ligger – og det er også derfor, en firmware-opdatering nogle gange giver et mærkbart bedre billede på hardware, du allerede ejer. Hold øje med PARD firmware-siden.
Detektionsafstand: sådan læser du tallet
"Detektionsafstand op til 1.200 meter" ser imponerende ud, men fortæller mindre, end du tror.
Branchen arbejder med tre niveauer, ofte kaldet DRI:
- Detektion: Der er noget varmt derude. (Det er dette tal, der står på databladet.)
- Genkendelse: Det er et dyr, og det er formentlig en gris.
- Identifikation: Det er en so med grise, og den står bredside.
Genkendelsesafstanden er typisk en tredjedel til en fjerdedel af detektionsafstanden. Identifikationsafstanden er endnu kortere. Tallene beregnes desuden ud fra et standardiseret mål – ofte en menneskestor genstand – under ideelle atmosfæriske forhold.
Praktisk regel: vælg efter den afstand, hvor du skal kunne bedømme dyret, ikke efter tallet på kassen.
Hvad betyder det for dit valg?
Kravene er forskellige, alt efter om sensoren skal sidde i hånden eller på våbnet.
Til håndspotteren: prioritér følsomhed og synsfelt
En spotter skal finde. Du scanner store flader, ofte i dårligt vejr, og du skal opdage det, der ikke er indlysende.
- NETD: Vigtigst her. Sigt efter ≤20 mK.
- Synsfelt: Bredt slår smalt. En kort brændvidde (11-25 mm) lader dig scanne hurtigt.
- Opløsning: 256 rækker langt til ren detektion; 384 og opefter, hvis du også vil bedømme.
- Billedfrekvens: 50 Hz, så billedet følger med, når du panorerer.

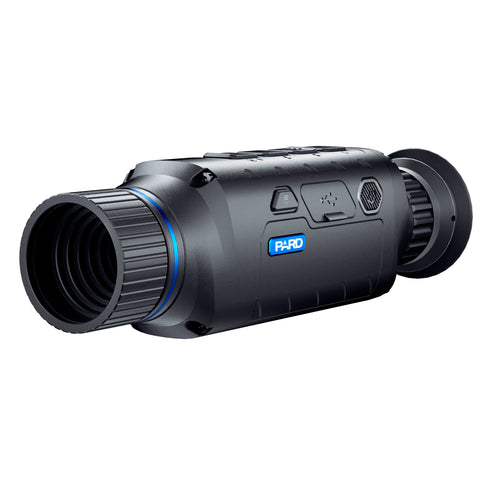

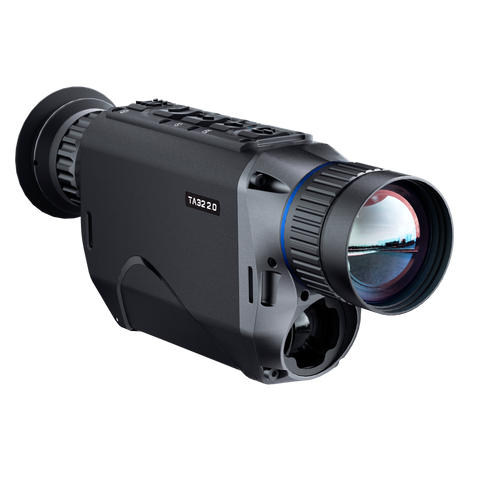

Modeller: PARD Leopard 11mm 256 og Leopard 16mm 256 til kompakt scanning. PARD TA32 2.0 og TA32 2.0 LRF med 384-sensor. Leopard 35mm 640 LRF og Leopard 50mm 640 LRF, når du også skal bedømme på afstand. Se hele udvalget af termiske håndspottere.
Til clip-on'en: prioritér opløsning og lav forsinkelse
En clip-on kigger ind i dit dagsigte, og din dagsigtes forstørrelse arbejder ovenpå det termiske billede. Det stiller skarpe krav:
- Opløsning: Vigtigst her. Forstørrer du et 256-billede gennem et 6× dagsigte, ser du pixels frem for detaljer. 384 er minimum, 640 er at foretrække.
- Billedfrekvens og latenstid: Enhver forsinkelse mellem virkelighed og display bliver tydelig, når du følger et dyr i sigtet.
- Mekanisk pasform: Sidder enheden ikke i akse med dagsigtet, flytter dit træfpunkt sig. Se vores front- og clip-on-adaptere.
Til sigtekikkerten: prioritér balancen mellem alle fire
Her skal du både opdage, bedømme og placere skuddet præcist.
- NETD: ≤20 mK, gerne lavere. Du skal kunne se, hvor på dyret du sigter.
- Opløsning: 384 til realistiske vildsvineafstande, 480-640 hvis du skyder længere eller vil bedømme mere.
- Brændvidde: Lav grundforstørrelse (25-35 mm) gør det lettere at genfinde et dyr, der flytter sig.
- Robusthed: Rekylmodstand fra 6.000 J og IP67 som minimum.

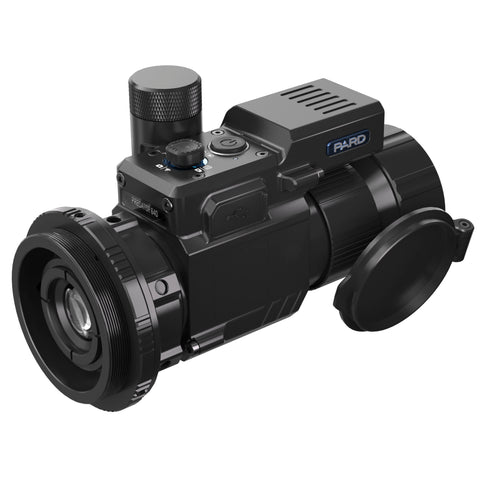

Modeller: PARD Pantera 256 mini med NETD ≤15 mK og 12 μm pixel pitch i et kompakt hus. Pantera Mini 25 mm 384 LRF og Pantera Mini 35mm 384 LRF. Predator 35mm 480 LRF og Predator 45mm 640 LRF til de længere afstande. Pantera eX 640 LRF og Landsat Q 640 i topklassen. Se hele udvalget af termiske sigter.
Fem ting, databladet ikke fortæller dig
- Luftfugtighed dæmper strålingen. Tåge, regn og høj fugtighed reducerer rækkevidden markant – uanset hvad der står på kassen. Det er her, lav NETD betaler sig hjem.
- Sensorens egen temperatur betyder noget. En enhed, der har ligget i en varm bil, præsterer anderledes end en tempereret. Lad den akklimatisere.
- Regn på linsen ødelægger billedet fuldstændigt. Germanium er hårdt, men en våd frontlinse er stadig en blind frontlinse. Hav en klud på dig.
- Solopvarmede flader forstyrrer. Sten, asfalt og bygninger holder på varmen længe efter solnedgang og kan sløre billedet de første timer efter mørkets frembrud.
- Dyrets pels isolerer. Et velisoleret dyr i tørt, koldt vejr afgiver mindre overfladevarme, end man skulle tro. Det er ofte hovedet, ørerne og benene, der lyser først.
Ofte stillede spørgsmål
Hvad er en god NETD-værdi? ≤20 mK er standarden i moderne kvalitetsoptik og et fornuftigt sigtepunkt. ≤15 mK er topklasse. Over 40-50 mK vil du mærke begrænsningen i fugtigt vejr.
Er lav NETD vigtigere end høj opløsning? Det kommer an på opgaven. Til en håndspotter, der skal opdage, vejer NETD tungest. Til en clip-on eller sigtekikkert, hvor billedet forstørres, vejer opløsningen tungest. Til en alsidig enhed skal begge dele være i orden.
Kan jeg sammenligne NETD-tal på tværs af mærker? Med forbehold. Målebetingelserne er ikke altid ens, og "≤" angiver en øvre grænse frem for en typisk værdi. Sammenlign helst inden for samme mærke og serie – eller spørg os.
Hvad er forskellen på 12 μm og 17 μm pixel pitch? 12 μm-sensorer er fysisk mindre ved samme opløsning, hvilket giver kompakte enheder og mindre linser. Ved samme linse giver 12 μm et smallere synsfelt og højere forstørrelse end 17 μm.
Hvorfor klikker min enhed med jævne mellemrum? Det er NUC-kalibreringen, hvor en intern shutter nulstiller sensorens reference. Det er normalt og nødvendigt. De fleste enheder lader dig udløse kalibreringen manuelt – gør det, før du sætter dig, ikke midt i situationen.
Betyder billedfrekvensen noget i praksis? Ja. 50 Hz mod 25 Hz er tydeligt, så snart du panorerer eller følger noget i bevægelse. Til en spotter, der skal scanne terræn, er det en af de mest mærkbare specifikationer.
Skal vi hjælpe med valget?
Specifikationer er nyttige, men de erstatter ikke erfaring med, hvordan enhederne opfører sig i felten. Vi tester selv udstyret under virkelige jagtforhold og hjælper gerne med at matche sensor, linse og montage til netop din jagtform.
Ring på (+45) 30 84 72 23 eller skriv til info@nieload.dk.
👉 Se termiske håndspottere
👉 Se termiske sigter
👉 Find front- og clip-on-adaptere
👉 Udforsk hele termisk-sortimentet
Bemærk: brug af termisk udstyr til jagt er reguleret forskelligt fra land til land. Se vores guides til håndspottere og termiske sigtemidler i Sverige og Polen, og kontrollér altid gældende regler, inden udstyret anvendes.
